CK 1200 系列小型PLC是一种泛用的工业自动化领域的控制设备。该系列产品简单易用，灵活全面，尤其适用中小型项目和OEM市场。可应用于市政设施，装备制造，新能源，储能，物流交通等多种行业。
产品参数
| 型号 | SM 1222 DQ 16 x 24 V DC |
| 订货号 | CK 222-1BH32-0XB0 |
| 物理特性 | |
| 尺寸（W*H*D） | 45*100*75mm |
| 重量 | 220g |
| 功耗 | 2.5W |
| 消耗电流（DC24V） | 100mA |
| 数字量输出特性 | |
| 数字量输出点数 | 16 晶体管输出 |
| 输出类型 | 固态-MOSFET ，源型 |
| 电压范围 | 20.4~28.8V |
| 浪涌电流（最大） | 8A，100ms |
| 逻辑1 | 最小20V |
| 逻辑0（10K负载） | 最大0.1V |
| 每点额定电流（最大） | 0.5A/单点 ； |
| 每个公共端电流（最大） | 8A |
| 漏电流 | 最大10uA |
| 灯负载[最大] | 5W |
| 接通电阻[接点] | 最大0.6Ω |
| 脉冲频率[最大] | - |
| 隔离（现场侧与逻辑侧） | 707V DC(型式测试) |
| 隔离组 | 1 |
| 机械寿命周期 | - |
| 触点寿命 | - |
| 开关延时 | 接通延时小于50uS，断开延时小于200us |
| STOP模式下的输出行为 | 上一个值或替换值（默认值为0） |
| 同时接通数 | 16 |
| 屏蔽（最大值） | 500米 |
| 非屏蔽（最大值） | 150米 |

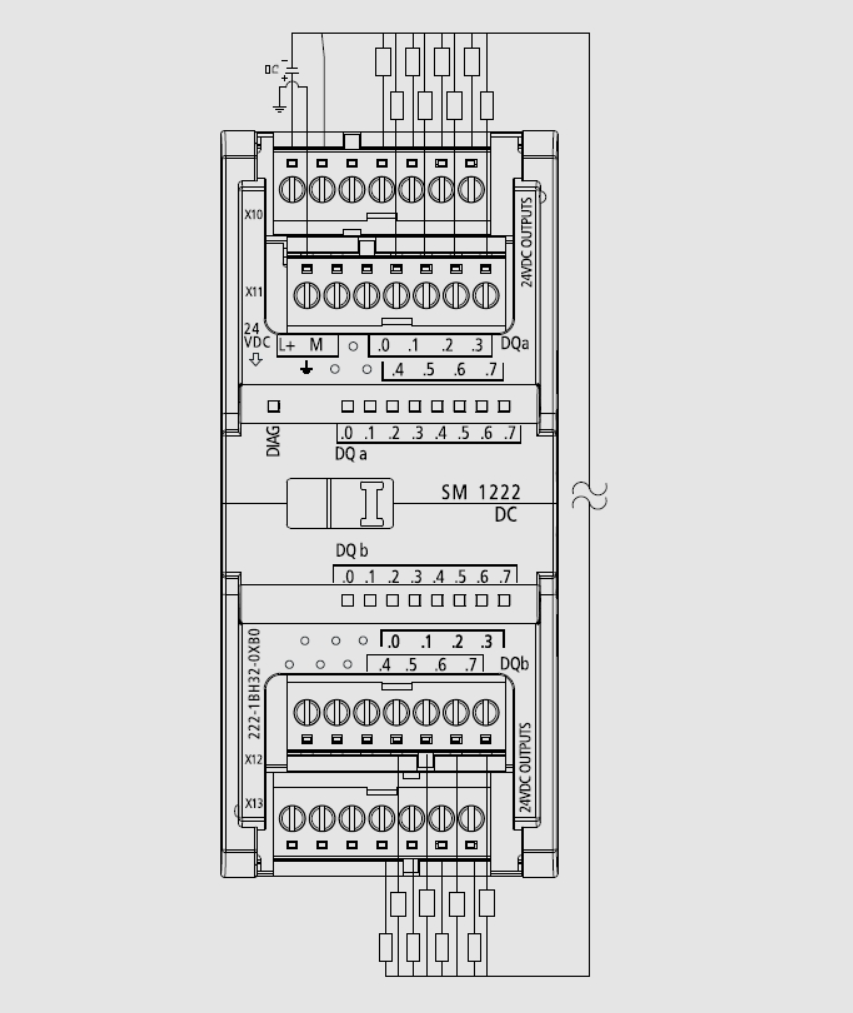

接线图
