CK 1200 系列小型PLC是一种泛用的工业自动化领域的控制设备。该系列产品简单易用，灵活全面，尤其适用中小型项目和OEM市场。可应用于市政设施，装备制造，新能源，储能，物流交通等多种行业。
产品参数
| 型号 | SM 1223 DI 8 x 24 VDC DQ 8 x RLY |
| 订货号 | CK 223-1PH32-0XB0 |
| 物理特性 | |
| 尺寸（W*H*D） | 45*100*75mm |
| 重量 | 230g |
| 功耗 | 4W |
| 消耗电流（DC24V） | 所用的每个线圈电流6.5mA |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 8点固定输入 |
| 输入类型 | PNP/NPN |
| 额定电压 | 24VDC，4mA |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5秒 |
| 逻辑1[最小] | 15VDC时， 2.5mA |
| 逻辑0[最大] | 5VDC时，1mA |
| 隔离（现场侧与逻辑侧） | 707V DC(型式测试) |
| 隔离组 | 2 |
| 滤波时间 | 0.2、0.4、0.8、1.6、3.2、6.4和12.8ms（可选择，4个为一组） |
| 同时接通的输入数 | 8 |
| 电缆长度（最大） | 标准输入：500米(屏蔽线)，300米（非屏蔽线） |
| 数字量输出特性 | |
| 数字量输出点数 | 8 继电器输出 |
| 输出类型 | 干触点,继电器 |
| 电压范围 | 5～30VDC或 5～250VAC |
| 浪涌电流（最大） | 5A 4s 10%占空比 |
| 逻辑1 | 无 |
| 逻辑0（10K负载） | 无 |
| 每点额定电流（最大） | 2A；4点/8 A |
| 隔离（现场侧与逻辑侧） | 1500V AC(线圈与触点） |
| 隔离组 | 2 |
| 灯负载[最大] | 30W DC/200W AC |
| 接通电阻[接点] | 新设备最大0.2Ω |
| 脉冲频率[最大] | 1Hz |
| 机械寿命周期 | 10000000（无负载） |
| 触点寿命 | 100000（额定负载） |
| 屏蔽（最大值） | 500米 |
| 非屏蔽（最大值） | 150米 |

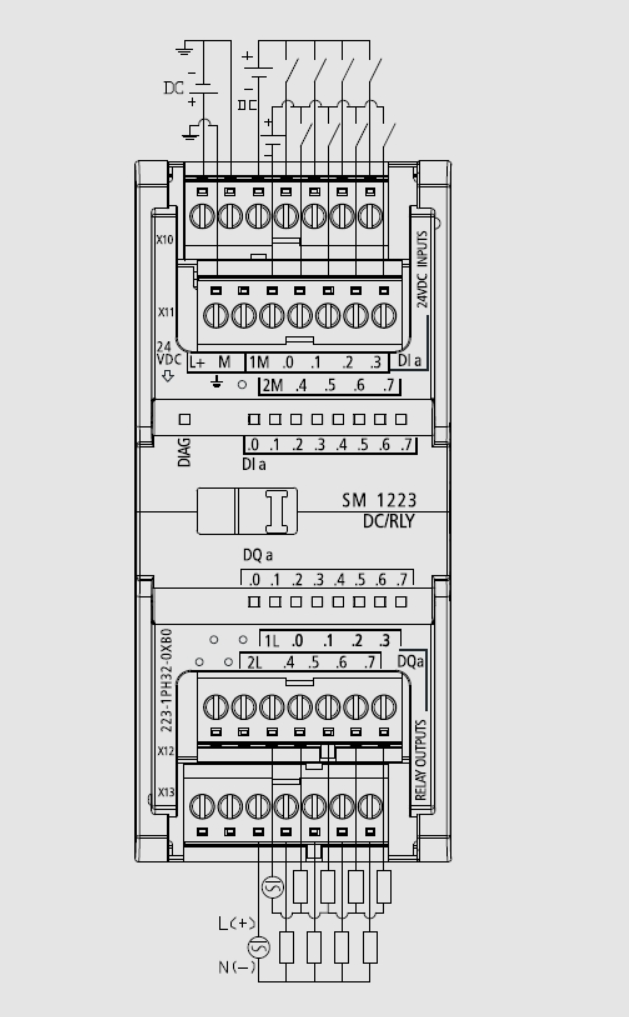

接线图
