CK 200 SMART系列PLC是创控自动化自主开发的一款高性能、高集成、高性价比的小型PLC产品。CK 200SMART PLC机型丰富，CPU可提供20点、30点、40点、60点等多种点数可选;拥有高速处理能力，高速输入单相支持6路200KHZ，AB相支持4路100KHz:高速脉冲输出支持3路200KHz(品体管)支持以太网通讯，标配10M/100M自适应以太网口，支持TCP、UDP、Modbus TCP通讯、上位机通讯。
产品参数
| 型号 | EM QT16 |
| 订货号 | CK 288-2QT6-0AA0 |
| 常规 | |
| 尺寸 W x H x D（mm） | 45 x 100 x 81 |
| 功耗 | 1.7W |
| 电流消耗（SM 总线） | 120 mA |
| 数字输出 | |
| 输出点数 | 16 |
| 类型 | 固态-MOSFET（源型） |
| 电压范围 | 20.4 ~ 28.8 V DC |
| 最大电流时的逻辑 1 信号 | 20 V |
| 具有 10 KΩ 负载时的逻辑 0 信号 | 0.1 V |
| 每点的额定电流（最大） | 0.75 A |
| 灯负载 | 5 W |
| 通态触点电阻 | 0.6 Ω |
| 每点的漏电流 | 10 μA |
| 浪涌电流 | 8 A，持续 100 ms |
| 过载保护 | 否 |
| 隔离（现场侧与逻辑侧） | 500 V AC，持续 1 min |
| 隔离电阻 | － |
| 断开触点间的绝缘 | － |
| 隔离组 | 4 |
| 每个公共端的电流（最大） | 3 A |
| 开关延迟 | 断开到接通最长为 50 μs 接通到断开最长为 200 μs |
| 机械寿命（无负载） | － |
| 额定负载下的触点寿命 | － |
| STOP 模式下的输出状态 | 上一个值或替换值（默认值为 0） |
| 同时接通的输出数 | 16 |
| 电缆长度 | 500 m（屏蔽），150 m（非屏蔽） |

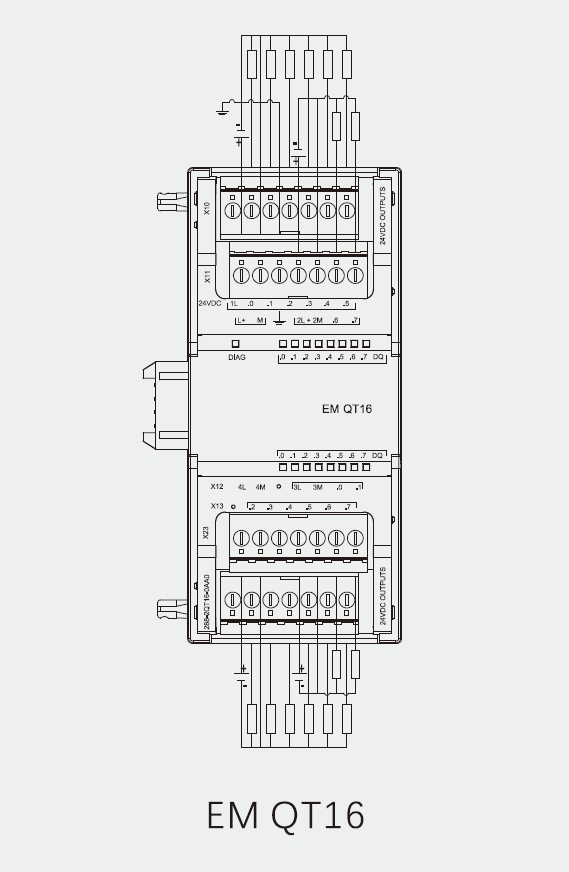

接线图

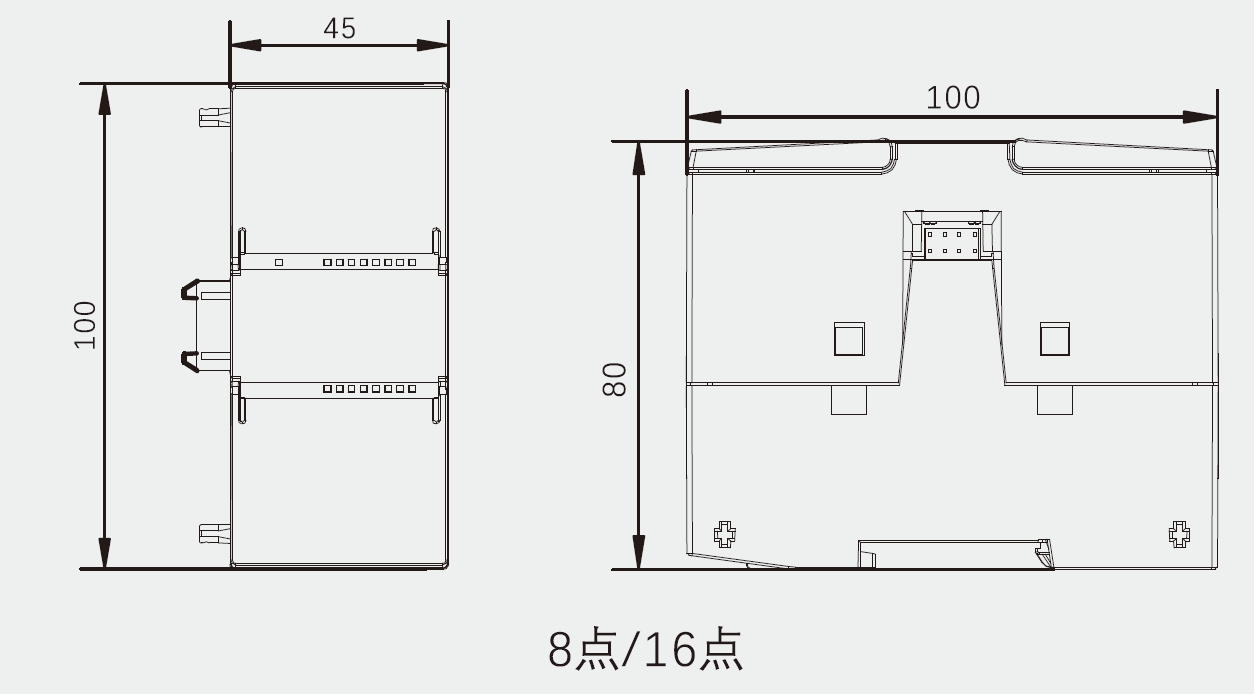

尺寸图
